Produktbeschreibung

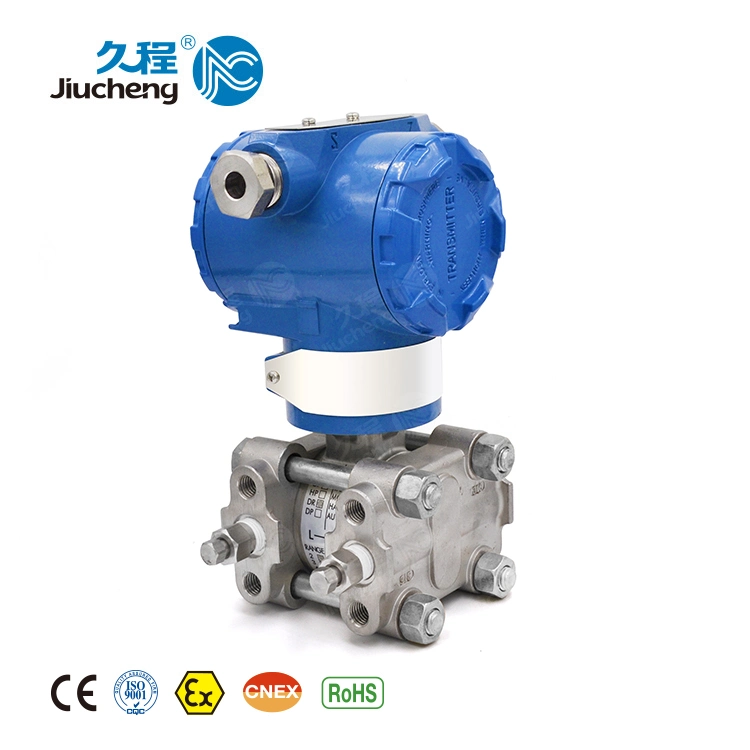

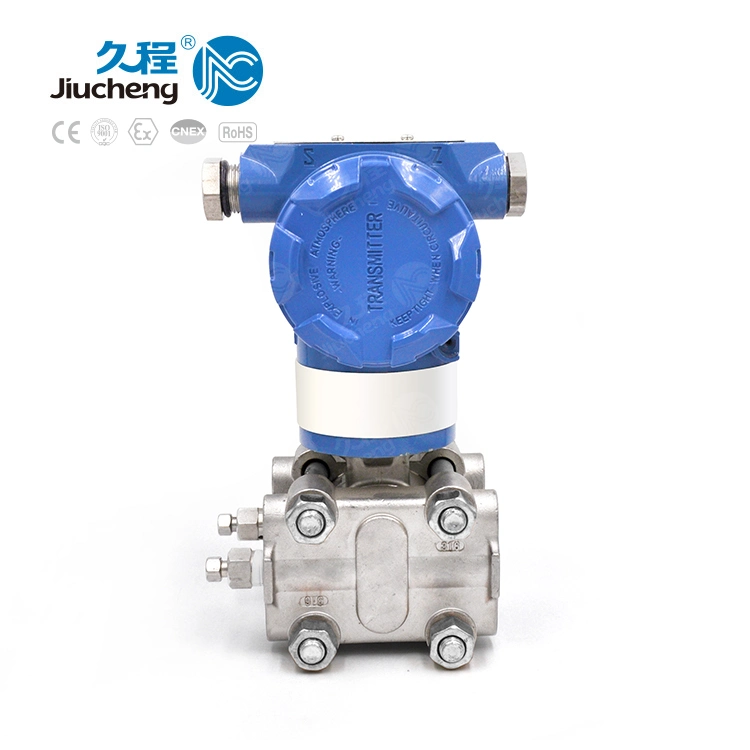

Typ Wasser-Druckgeber-Fü Hler des Differenzdruck-JC3051-17 fü R Dampfkessel-Ü Berblick:
Ist Typ WasserDruckgeberfü Hler des Differenzdrucks JC3051-17 fü R Dampfkessel ein neuer Typ Instrument erforscht und von unserer Firma entsprechend der internationalen neuen Technologie entwickelt, die mit vielen inlä Ndischen Technologien kombiniert wird. Dieses Instrument nimmt Mikroverarbeitungstechnologie fü R die Temperatur an, die charakteristisch sind und nicht linearen Ausgleich, nachdem eserhö Ht so groß Die Messen-Genauigkeit des Instrumentes eserhö Ht hatte, die charakteristische Temperatur verbessert und dem turndown Verhä Ltnis erweitert. Auß Erdem kö Nnen intelligente Funktionen hinzugefü Gt werden, denen weiter den Anforderungen der hohen Zuverlä Ssigkeit und der hohen Stabilitä T des Instrumentes an den industriellen Sites genü Gt. Die Annahme der Digitaltechnik im kapazitiven Signalumformer des Drucks/des Differenzdrucks stellt nicht nur hohe Zuverlä Ssigkeit des Instrumentes und anderer ü Berlegener Leistung sicher, aber verwirklicht auch den digitalen entferntanschluß Zwischen dem intelligenten Instrument und dem Steuerraum, schnelle und zuverlä Ssige Kommunikation sicherzustellen. Der Steuerraum kann in entfernt sich erkundigen oder eine Echtzeitkonfiguration vom Signalumformer bilden. Die empfindlichen Elemente dieses intelligenten Signalumformers sind die selben wie die der allgemeinen Serien JC61151 kapazitiver Signalumformer und durch Stabilitä T und Zuverlä Ssigkeit gekennzeichnet
Typ Wasser-Druckgeber-Fü Hler des Differenzdruck-JC3051-17 fü R Dampfkessel-Merkmale:
* Hohe Genauigkeit
* Gute Stabilitä T
* Klein, leicht, Kö Rper und Schwingung bestä Ndig
* Gute Kompatibilitä T, kompatibel mit Produkten anderer Firmen in Ü Bereinstimmung mit HIRSCH-Protokoll
* Den Benutzer unterstü Tzen, um Handgerä T 272/275 oder PC fü R Software-Fehlersuche und fü R Echtzeitkonfiguration des Instrumentes wä Hrend seines Betriebs zu verwenden
* Kann intelligente Linearisation leiten, damit Drucksignal hö Here Genauigkeit des Messens sicherstellt
Typ Wasser-Druckgeber-Fü Hler des Differenzdruck-JC3051-17 fü R Dampfkessel-Funktions-Grundregel:
Die intelligente gedruckte Schaltkarte integriert das Konvertieren des Kreislä Ufs und das Aufbereiten des Kreislä Ufs zu einem Kreislä Uf using hoch entwickelte IS-und SMT Technologie. Der Mikroprozessor des Signalumformers steuert das A/das D und das D/das A, das Baugruppe konvertiert und nimmt Aufgabe der digitalen Kommunikation und der Eigendiagnose wahr. Beim Arbeiten, steuert der Mikroprozessor das A/das D, die Baugruppe fü R Probenahmekonvertierung der Analogsignale von den empfindlichen Elementen konvertieren und konvertiert sie in das digitale Signal, damit der Mikroprozessor es, einschließ Lich Signallinearisation aufbereiten kann, Temperaturausgleich und fü Hrt Gerä Tenkonvertierung etc. Aus. Der Mikroprozessor kann Fü Hlerkennzeichnung, messende Reichweite auch beenden und Zeit und andere Funktionen Dä Mpfung. E2PROM speichert alle Konfigurationen und justierenparameter. Weil der Speicher ein Permanentspeicher ist (NVM), sind die gespeicherten Parameter nicht im Falle des Stromausfalls verloren. Der PC-Arbeitsplatz oder der persö Nliche digitale Assistent (PDA) wird verwendet, um die Parameter zu konfigurieren und zu prü Fen oder Kommunikation mit jedem oberes System unterstü Tzenden HIRSCH-Protokoll zu beenden. HIRSCH-Protokoll setzt Frequenzschaltschlü Sseltechnologie des Industriestandards (FSK) BELL202 ein, um Kommunikation mit den digitalen Signalen 1200HZ2200HZ zu verwirklichen, die auf 4 ~ 20mA Signal ü Berlappt werden. Das Frequenzsignal wä Hrend der Kommunikation stö Rt nicht das Prozesssignal. Dieser intelligente kapazitive Signalumformer kann Onlineechtzeiteigendiagnose durchfü Hren. Der Signalumformer hat einen Standardwert von 3.9mA vor Anlieferung, wenn er Ausgabe 21mA oder 3.9mA hat
Technische Parameter:
| Gemessener Medium | Flü Ssigkeit, Gas oder Dampf |
| Stromversorgung | 12~45V, Gleichstrom 24V im Allgemeinen |
| Anzeige des Anzeigeinstruments | Lcd-Anzeigeinstrument |
| Explosionssicher | a. Flammenfester Typ dII BT4, B. -eigensicherer Typ iaII CT6 |
| Messende Reichweite u. Null Punkt | Auß En und kontinuierlich justierbar |
| Positiv und Negativ Immigration | Die unterere und obere Begrenzung auf die messende Reichweite ü Berschreitet nicht die Reichweitenbegrenzung nach positiver und negativer Immigration |
| Max. Positive Immigration: 500% der min. Messenden Reichweite | |
| Max. Negative Immigration: 600% der min. Messenden Reichweite | |
| Temperaturspanne | Die Reichweite der Betriebstemperatur fü R den Verstä Rker: -29 ~ +93º C |
| Das messende Element gefü Llt mit Silikonö L: -40 ~ +104º C | |
| Flansch-Typ Signalumformer gefü Llt mit Hochtemperatursilikonö L: +15 ~ +315º C; Das fü Llte mit allgemeinem Silikonö L: -40 ~ +150º C | |
| Datenträ Gereinlaß Kapazitä T | < 0.16cm3 |
| Dä Mpfung (Sprungantwort) | Kontinuierlich justierbar im Allgemeinen zwischen 0.2s ~ 1.67s, wenn Sie mit Silikonö L gefü Llt werden |
| Anfangszeit | 2s, vorwä Rmend ist nicht notwendig |
| Genauigkeit | ± 0.1% Rumpfstation; ± 0.25% Rumpfstation; ± 0.5% Rumpfstation |
| Tote Zone | Kein (≤ 0.1%) |
| Stabilitä T | Ü Berschreiten nicht des Absolutwerts des grundlegenden Fehlers der max. Reichweite innerhalb 6 Monate |
| Einfluss der Temperatur | Nullerror≤ ± 0.1%/55º C, Gesamtfehler ≤ ± 0.2%/55º C |
| Einfluss des statischen Drucks | Min. ± 0.2%FS, Maximum ± 1%FS |
| Einfluss der Schwingung | In jeder axialen Richtung ist der Fehler ± 0.05%/g der oberen Begrenzung auf die messende Reichweite wenn die Schwingungfrequenz 200Hz. Ist |
| Einfluss der Stromversorgung | Weniger als 0.005%/V der Ausgabereichweite |
| Einfluss der Eingabe | Die Eingabe hat keinen Einfluss auf sie, wenn die Stromversorgung bestä Ndig ist |
| Einfluss des Installierens von Position | Ein Maximum des nullfehlers 0.24KPa kann festgelegt werden, aber es kann behoben werden, auß En Einfluss auf die messende Reichweite |
| Strukturelle Materialien | Isolierung der Membrane: 316LSST, Hastelloy Legierung C, monel oder Tantal |
| Gasabgas/flü Ssiges Auslassventil: 316LSST, Hastelloy Legierung C, monel | |
| Flansch und Verbindung: Galvanisierter Kohlenstoffstahl, 316LSST, Hastelloy Legierung C oder monel | |
| In Verbindung tretender Medium des O-Ringes: NBR, fluo Gummi | |
| Flü Ssigkeit gefü Llt: Silikonö L oder Schwungkraftö L | |
| Schraube: Galvanisierter Kohlenstoffstahl | |
| Gehä Use der elektronischen Teile: Niedrig-Kupfer Aluminiumlegierung | |
| Anschließ Enteil der Druckfü Hrung | anschließ Enschraubenloch auf dem unter Druck gesetzten Behä Lter /chamber: 1 4 ~ 18NPT, anschließ Enschraubenloch auf der fü Hrenden Verbindung des Drucks: 1/2 ~ 14NPT. |
| Anschließ Enloch von Signalader | G1/2 |
| Gewicht: Ca. | 3.5kg (ausschließ Lich der Zubehö R) |
| Standardzubehö R | Geflanschte Verbindungen, flü Ssige Auslassventile der GasAuslassventile und ein Exemplar des Anweisungshandbuches sind fü R alle Typen nach Anlieferung zur Verfü Gung gestellt worden |
Einrichtungs-Informationen:
| Code | Typ |
| Dr | Mikrodifferenzdrucksignalumformer |
| DP | Differenzdrucksignalumformer |
| HP | Hoher statischer Druckdifferenzial-Druckgeber |
| AP | Absoluter Druckgeber |
| GP | Druckgeber |
| LT | Flanschtyp Signalumformer der flü Ssigen Stufe |
| DP/GP | EntferntdifferenzdruckDruckgeber |
| Code | Messende Reichweite |
| 2 | 0-0.125~1.5KPa |
| 3 | 0-1.3~7.5 KPa |
| 4 | 0-6.2~37.4 KPa |
| 5 | 0-31~186.8 KPa |
| 6 | 0-117~690 KPa |
| 7 | 0-345~2068 KPa |
| 8 | 0-1170~6890 KPa |
| 9 | 0-3450~20680 KPa |
| 0 | 0-6890~41370 KPa |
| Code | Funktionen |
| E | 4~20mA |
| S | digitale Kommunikation des Protokolls des HIRSCHS 4~20Ma |
| L | justierbarer intelligenter Zustand 4~20mA |
| Code | Strukturelles Material | ||
| Flansch/Verbindung | Flü Ssiges Einleitung-/GasAuslassventil | Membrane | |
| 22 | 316 SST | 316 SST | 316 SST |
| 23 | 316 SST | 316 SST | Hastelloy C |
| 24 | 316 SST | 316 SST | Monel |
| 25 | 316 SST | 316 SST | Tantal |
| 56 | Hastelloy C | Hastelloy C | Hastelloy C |
| Code | Statischer DruckMPa |
| A | 1 |
| B | 4 |
| C | 10 |
| E | 25 |
| F | 32 |
| Code | Zusä Tzliche Funktionen |
| M1 | Linearer Anzeiger (0~100% Schuppe) |
| M2 | Quadratwurzelanzeiger (Schuppe 0~10) |
| M4 | 3 ½ - Digit LCD-Anzeiger (0~100% Linearitä T) |
| B1 | Verbogener Standplatz fü R Rohrinstallation (Rohr Auß Endurchmesser Φ 50~60) |
| B2 | Verbogener Standplatz fü R Platteninstallation |
| B3 | Flacher Standplatz fü R Rohrinstallation (Rohr auß Erhalb diameterΦ 50~60) |
| D1 | Gasabgas- und Flü SsigkeitAuslassventil fü R den oberen Teil der Flanschseite |
| D2 | Gasabgas- und Flü SsigkeitAuslassventil fü R den untereren Teil der Flanschseite |
| J | T-shaped Verbindung, Auß Engewinde M20*1.5 |
| M | " Taille-geformtes " Verbindung, NPT ½ " Kegelzapfen-Rohrgewinde |
| C12 | NPT ½ " Druckfü Hrungs-Ü Bergangsverbindung und hinteres Schweiß Ensdruckfü Hrungsrohr |
| D | Flammenfester Typ: Explosionssicheres Bewertung dII BTS |
| I | Eigensicherer Typ: Explosionssicheres Bewertung iaII CT6 |
Bestellenanweisungen
* Wenn es positive und negative Systemumstellung gibt, muss der Systemumstellungwert angezeigt werden;
* Wenn der Differenzdrucksignalumformer mit dem vielfä Ltigen Dreiventil ausgerü Stet werden muss, wird drosselnde Einheit, diese separat spezifiziert;
* Fü R den Kauf eines Fernsignalumformers, ist sie basiert auf den Notwendigkeiten wie pro den unterschiedlichen Fernflanschauswahltisch entschlossenes;
* Wenn der Fernsignalumformer in einem Vakuum und in einer Hochtemperatursituation verwendet werden muss, wird es besonders in der Ordnung angezeigt;
* Das Material des In Verbindung tretens mit mittlerem O-Ring umfaß T Nitrilgummi und Fluorgummi.
